ISCSI掛載IP SAN 磁盤陣列 DSS-B 2.2設置

一、安裝Microsoft iSCSI 軟件

  1.Microsoft iSCSI Software Target 3.3

  支持的系統：Windows Server 2008 R2, Windows Server 2008 R2 SP1
2.Microsoft iSCSI Software Initiator Version 2.08

  支持的系統：Windows 2000 Sp4或以上

  Windows Server 2003 SP1或以上

  Windows XP SP2或以上
二、ISCSI軟件設置

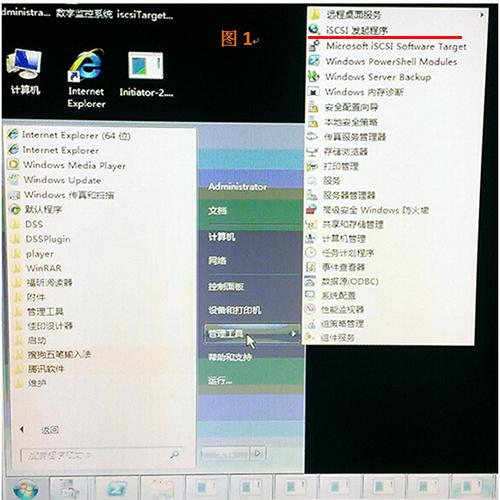

打開ISCSI發起程序如圖1（windows server 2008為例)

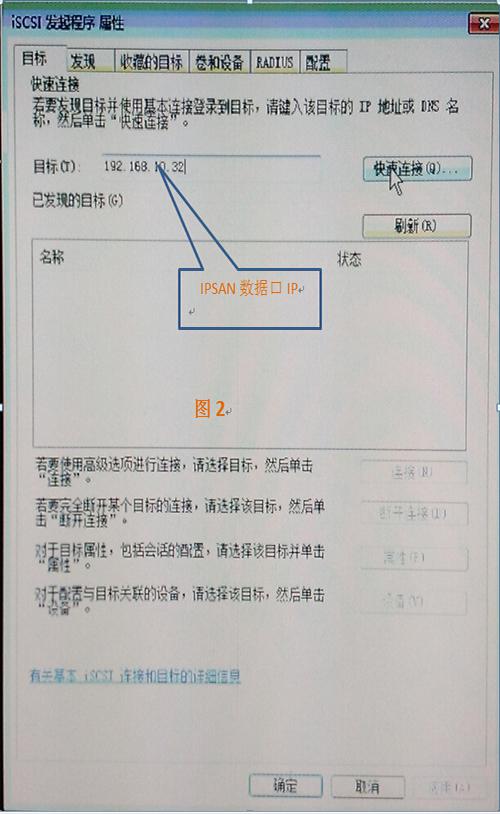

目標選項卡————目標填寫IP SAN（大華 磁盤陣列ESS 5016S）數據——————快速連接（圖2）——————完成

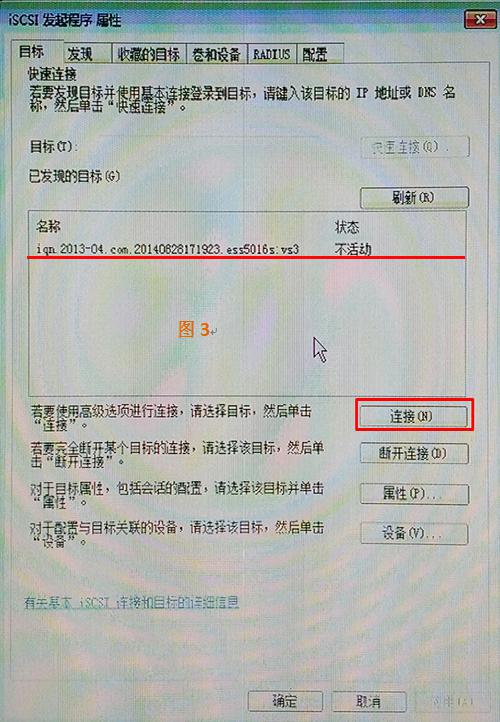

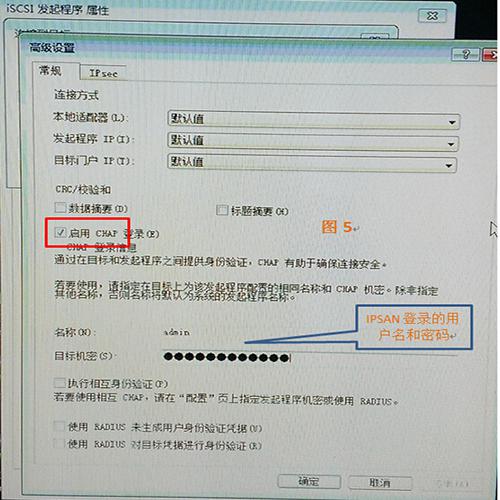

快速連接成功后顯示圖3中紅線部分（否則連接失敗無顯示），點擊連接——高級（圖4）——勾選啟用CHAP登錄（圖5），填寫登錄用戶名和密碼（IP SAN登錄名和密碼）——確認——連接成功（圖6）。


三、配置本地磁盤

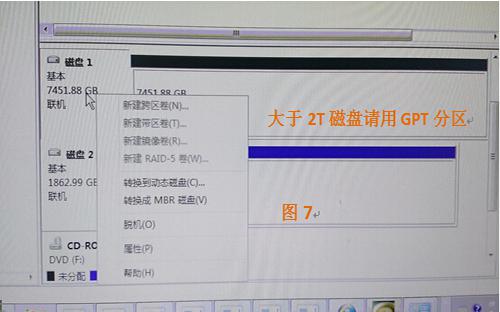

以上配置成功后——我的電腦右鍵管理——存儲——磁盤管理（看到未分區盤符）——根據大小決定用MBR分區格式或GPT格式（大于2T獨盤，如圖7磁盤1）——?jiǎng)?chuàng)建簡單卷選擇盤符（我的電腦多出一個新的磁盤）

四、配置DSS-B2.2

首先推出DSS數字監控系統（關閉程序）——系統配置（如圖8）——SS設置——增加——圖10（存儲目錄為新盤目錄如I:\,普通存儲空間+報警空間小于整個盤符空間大小，最好100M以上，報警設為默認值）——設置完成。
